DIN69880-VDI Werkzeug halter

Table of Content [Hide]

Die Zusammensetzung und Struktur des Werkzeugs ystems, das bei der CNC-Dreh bearbeitung verwendet wird, hängt mit Faktoren wie der Art des Werkzeug maschinen halters, dem Werkzeug typ und der Frage zusammen, ob das Werkzeugs ystem einen Antrieb erfordert.

CNC-Drehmaschinen verwenden häufig vertikale oder horizontale Revolver werkzeug halter als Werkzeug magazine. Das Werkzeug magazin hat eine Kapazität von 4 bis 8 Werkzeugen. Sie sind im Allgemeinen nach der Bearbeitungs prozess sequenz angeordnet und realisieren einen automatischen Werkzeug wechsel.

Es zeichnet sich durch einfache Struktur und schnellen Werkzeug wechsel aus. Ein Werkzeug wechsel dauert nur 1 bis 2 Sekunden. Es ist im Allgemeinen nicht notwendig, das Werkzeug zu wechseln, wenn Teile mit hoher Ähnlichkeit bearbeitet werden.

Bei der Bearbeitung verschiedener Arten von Teilen muss das Werkzeug neu installiert oder der Werkzeug halter als Ganzes ausgetauscht werden.

Er besteht aus einem Werkzeug maschinen halter (wie z. B. einem Revolver werkzeug halter), einem Werkzeug halter boden, einem vor verstellbaren Schnellwechsel-Werkzeug halter, ein vor verstellbarer Werkzeug halter und ein Werkzeug.

Der DeutscheStandard DIN69880Das Werkzeugs ystem (VDI-Werkzeug halter) ist in zwei Typen unterteilt: fester Werkzeug halter und angetriebener Werkzeug halter. Es hat die Eigenschaften einer hohen Wiederholbar keits position ierungs genauigkeit, einer guten Klemm steifigkeit und einer starken Austauschbar keit; Es eignet sich für die End-Face-Installation von drehbank förmigen Werkzeug haltern. Im Fall von Messer griff.

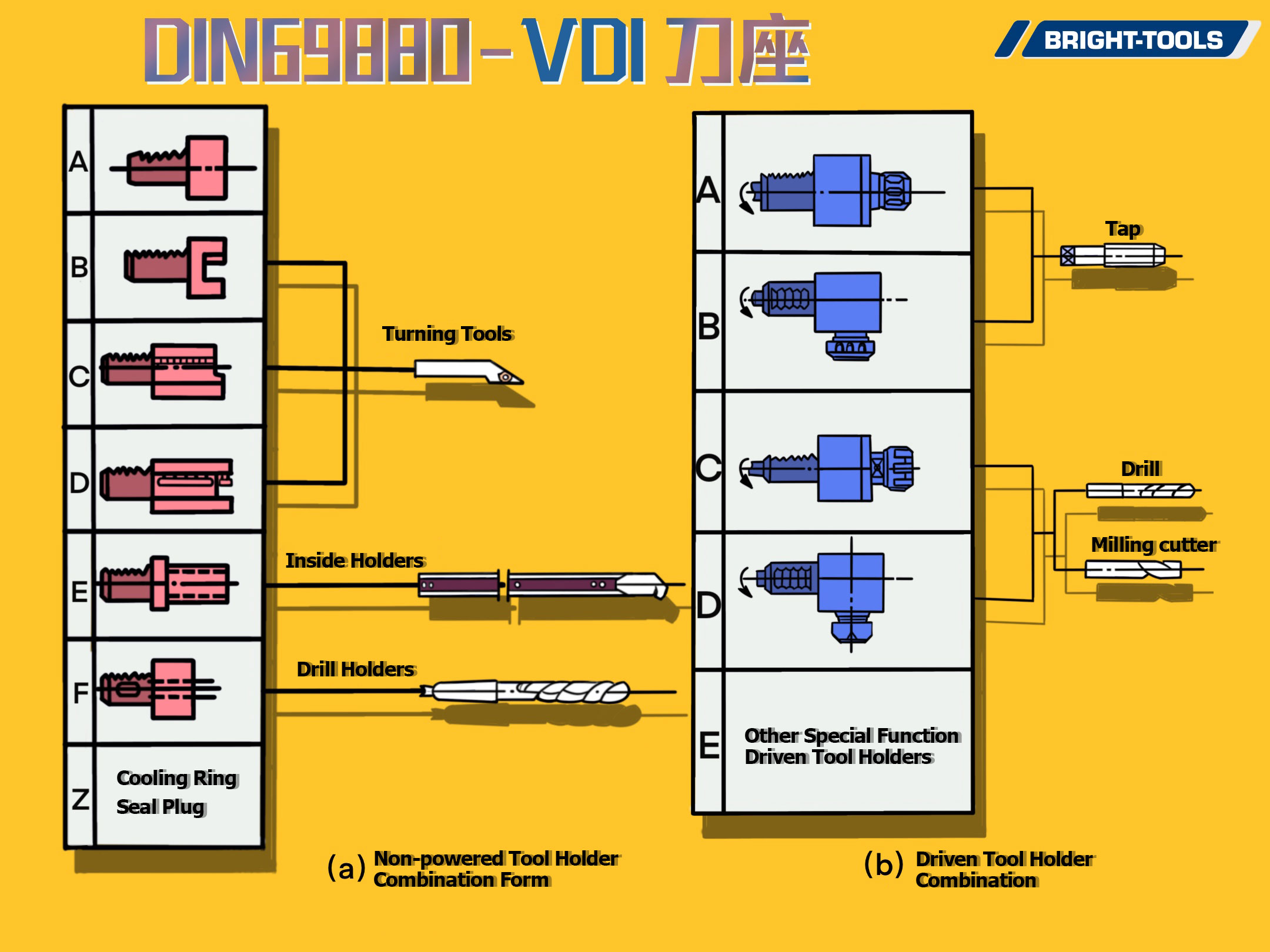

2. VDI werkzeug halter typ:

VDI tool holder type

3. VDI-Griff-Verbindungs diagramm:

VDI handle connection diagram

4. VDI-Produkts pezifi kationen:

Klass ifi ziert nach Griff: VDI:16/20/25/30/40/50/60

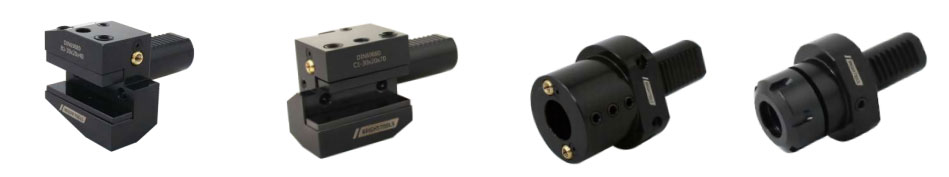

Klass ifi ziert nach Werkzeug ende:

Typ B: Quer werkzeug halter; Typ C: Längs werkzeug halter; ---- installiert verschiedene Dreh werkzeuge.

Typ E: ausgestattet mit verschiedenen Arten von Innen loch drehwerk zeugen.

Typ F: ausgestattet mit Morse-Bohrer.

Typ Z: Dicht stopfen installieren.

Install sealing plug

5. Vorteile von JinjieVDI-Werkzeug halter:

1) Die VDI-Schnitts telle wurde einer speziellen Wärme behandlung und hochpräzisem Schleifen unterzogen.

2) Der VDI-Werkzeug halter spart Platz und erleichtert daher das Design von Multi-Tool-Haltern.

3) Der Ersatz des Werkzeug halters ist schneller, um Ausfallzeiten zu reduzieren.

4) Jinjie führt VDI-Produkte immer in Chargen, und die Liefer geschwindigkeit ist super schnell! ! !

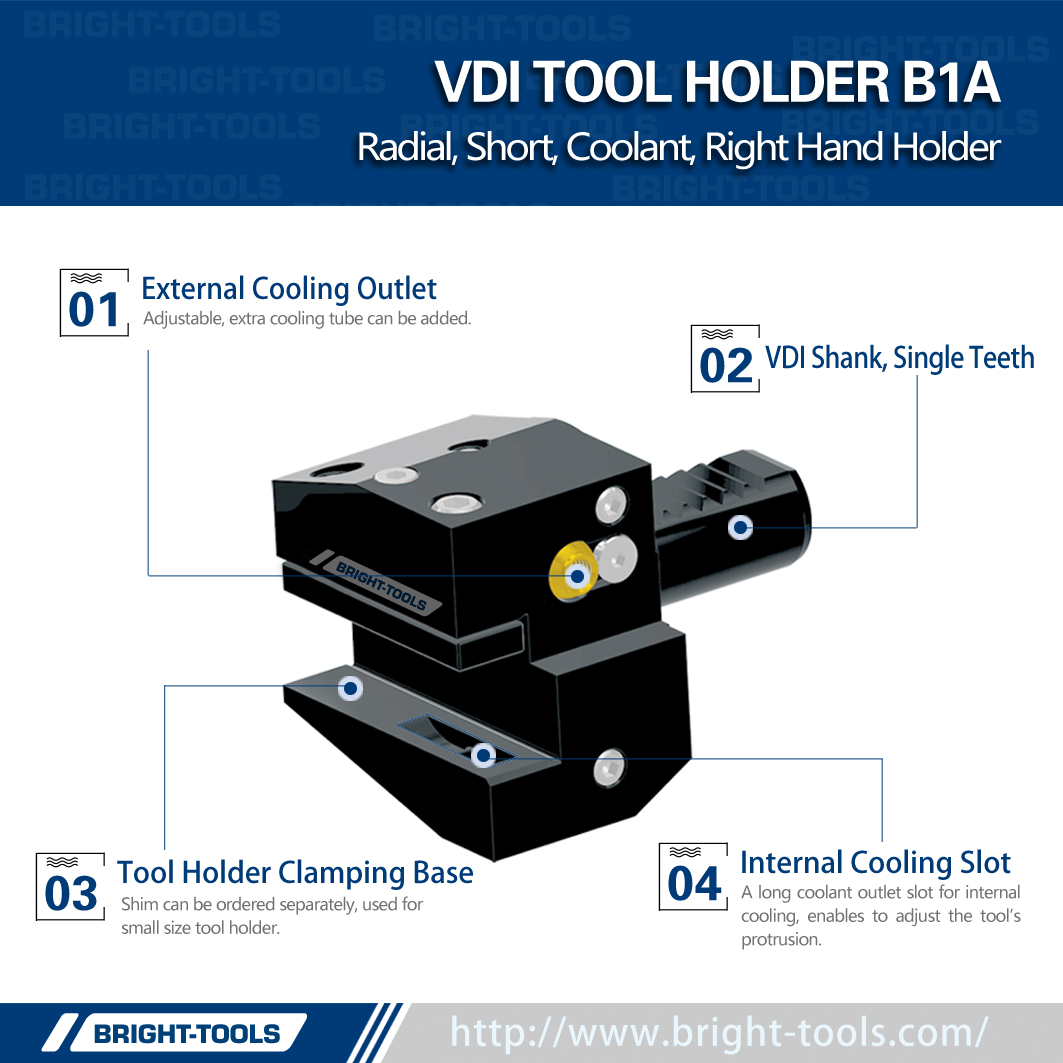

VDI-B1A-t-/_ _ _ _ _ _ _ _ _///////_ _ _ _ _

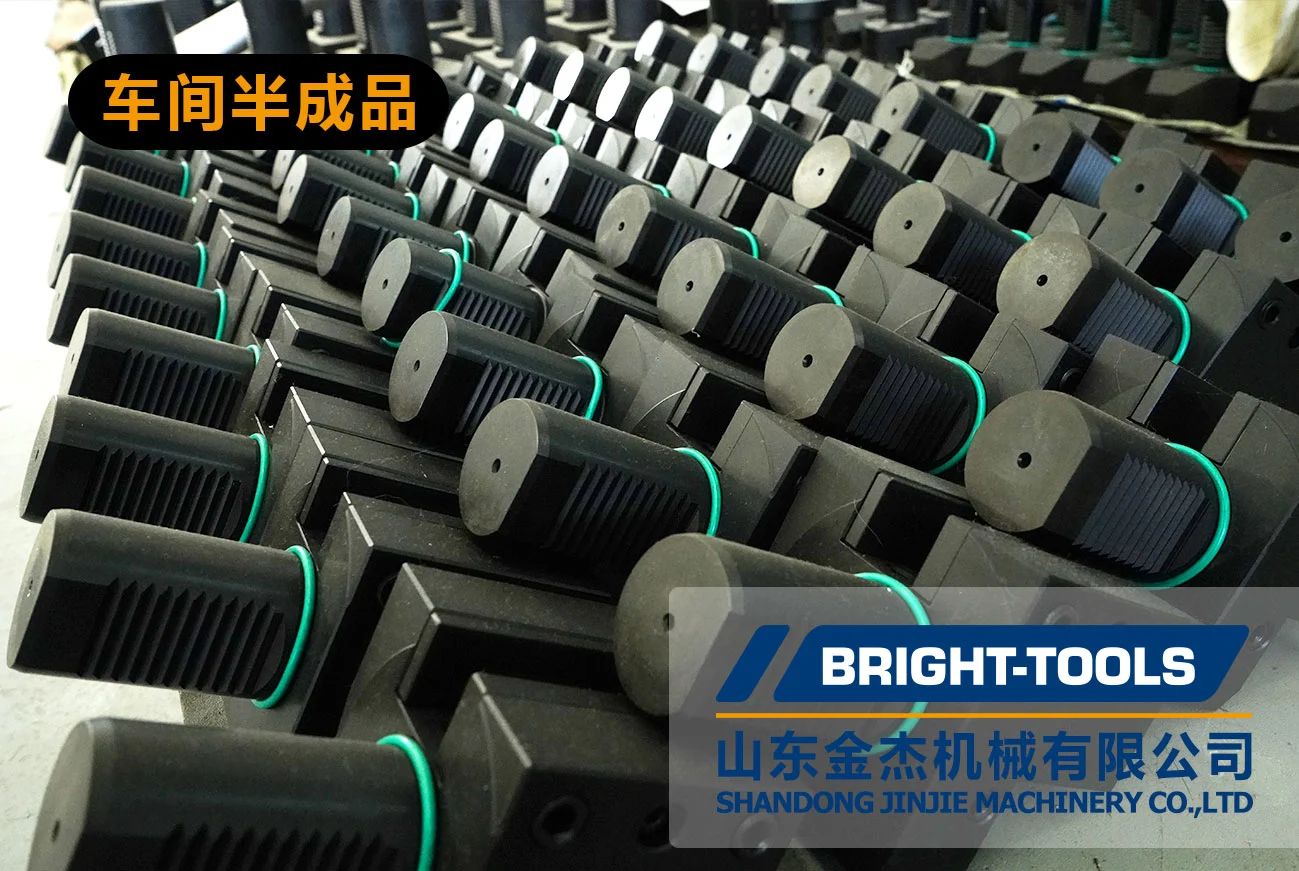

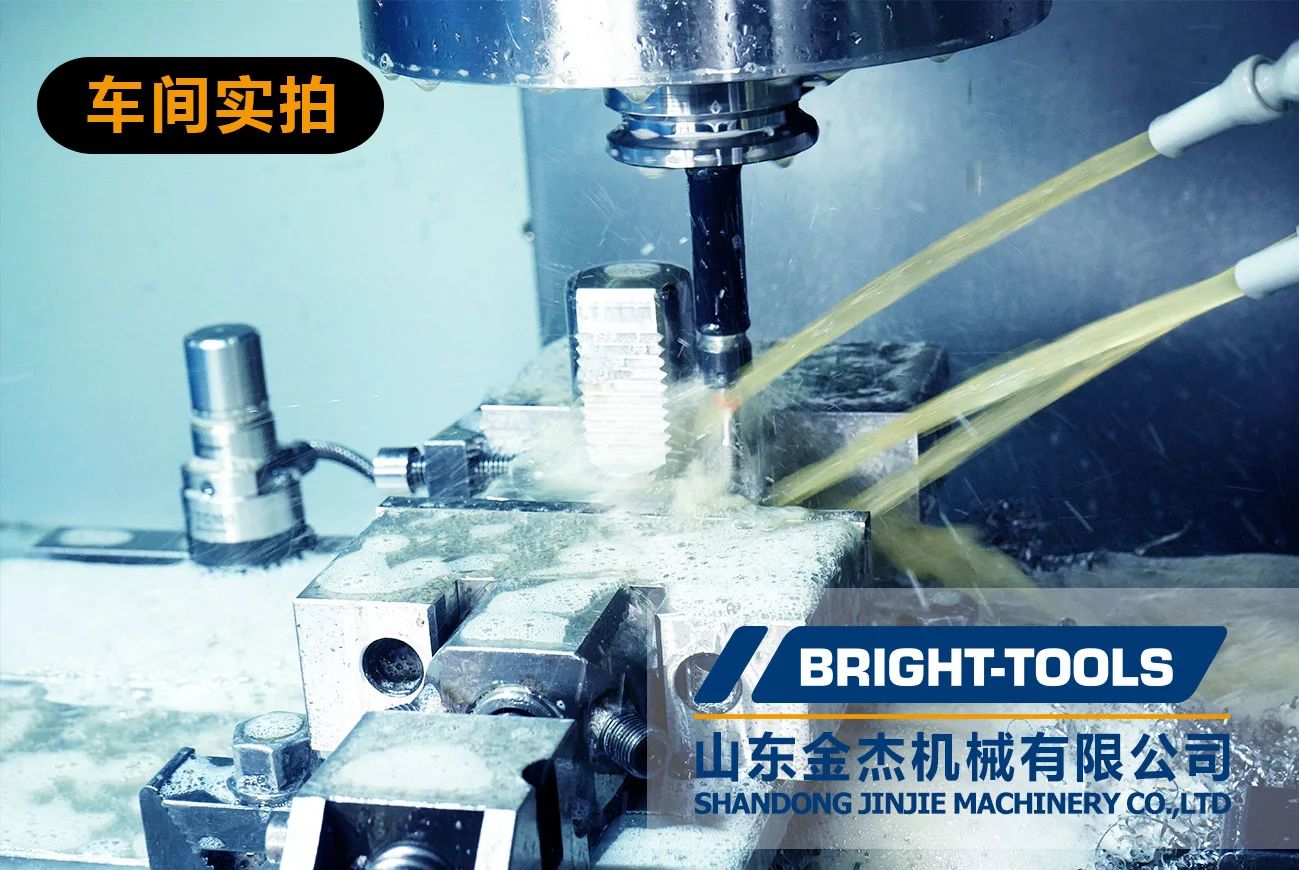

6. VDI-Produktions bilder der Jinjie-Werkstatt:

VDI production pictures
