DIN 69871 Face Mill Holders

Name: DIN 69871 Face Mill Holders
Brand: Shandong Jinjie Machinery Co., Ltd.
Availability: InStock

Ein Planfräserhalter nach DIN 69871 dient zum Einspannen eines Planfräsers in eine Werkzeugmaschine. Er entspricht der Norm DIN 69871 und ist somit mit einer Vielzahl von Fräsmaschinen kompatibel. Der Halter verfügt über einen Flansch, der den Planfräser sicher fixiert und gleichzeitig minimalen Rundlauf gewährleistet. Dies ermöglicht präzise und genaue Bearbeitung. Planfräserhalter nach DIN 69871 finden breite Anwendung in CNC-Fräsprozessen und Fertigungsumgebungen, in denen hohe Präzision und Geschwindigkeit unerlässlich sind. Sie sind in verschiedenen Größen für unterschiedliche Planfräser erhältlich.

Der BT-Planfräswerkzeughalter ist ein Werkzeughalter, der speziell für Planfräser verwendet wird.

1. Gute Steifigkeit.

2. Hohe Schneidleistung.

3. Komfortable Bedienung.

Kaufen DIN 69871 Face Mill Holders 



TECHNISCHE ZEICHNUNG VON DIN 69871 GESICHT MÜHLER HALTER

Gesichts mühlen halter

Kühlung

Instalierung

Produkts truktur

HELL-WERKZEUG Sk30 Werkzeug halter

Gesichts mühlen halter von Sk50 Werkzeug halter

Instalierung von Sk40 Halter

Produkts truktur von Sk Collet Chuck

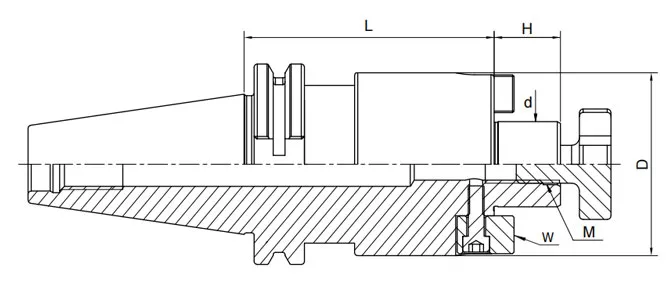

Spezifikation des DIN 69871 Planfräserhalters

Größe	D	D	L	H	M	W
SK30-FMB16-40	16	38	40	17	M8	8
SK30-FMB22-40	22	48	40	19	M10	10
SK30-FMB27-50	27	58	50	21	M12	12
SK30-FMB32-50	32	78	50	24	M16	14

SK40-FMB16-35	16	38	35	17	M8	8
SK40-FMB22-35	22	48	35	19	M10	10
SK40-FMB27-40	27	58	40	21	M12	12
SK40-FMB32-50	32	78	50	24	M16	14

SK40-FMB16-100	16	38	100	17	M8	8
SK40-FMB22-100	22	48	100	19	M10	10
SK40-FMB27-100	27	58	100	21	M12	12
SK40-FMB32-100	32	78	100	24	M16	14

SK40-FMB16-160	16	38	160	17	M8	8
SK40-FMB22-160	22	48	160	19	M10	10
SK40-FMB27-160	27	58	160	21	M12	12
SK40-FMB32-160	32	78	160	24	M16	14

SK40-FMB16-200	16	38	200	17	M8	8
SK40-FMB22-200	22	48	200	19	M10	10
SK40-FMB27-200	27	58	200	21	M12	12
SK40-FMB32-200	32	78	200	24	M16	14

SK40-FMB22-250	22	48	250	19	M10	10
SK40-FMB27-250	27	58	250	21	M12	12
SK40-FMB32-250	32	78	250	24	M16	14

SK40-FMB22-300	22	48	300	19	M10	10
SK40-FMB27-300	27	58	300	21	M12	12
SK40-FMB32-300	32	78	300	24	M16	14

SK50-FMB16-35	16	38	35	17	M8	8
SK50-FMB22-35	22	48	35	19	M10	10
SK50-FMB27-40	27	58	40	21	M12	12
SK50-FMB32-50	32	78	50	24	M16	14

SK50-FMB16-100	16	38	100	17	M8	8
SK50-FMB22-100	22	48	100	19	M10	10
SK50-FMB27-100	27	58	100	21	M12	12
SK50-FMB32-100	32	78	100	24	M16	14

SK50-FMB16-160	16	38	160	17	M8	8
SK50-FMB22-160	22	48	160	19	M10	10
SK50-FMB27-160	27	58	160	21	M12	12
SK50-FMB32-160	32	78	160	24	M16	14

SK50-FMB16-200	16	38	200	17	M8	8
SK50-FMB22-200	22	48	200	19	M10	10
SK50-FMB27-200	27	58	200	21	M12	12
SK50-FMB32-200	32	78	200	24	M16	14

SK50-FMB22-250	22	48	250	19	M10	10
SK50-FMB27-250	27	58	250	21	M12	12
SK50-FMB32-250	32	78	250	24	M16	14

SK50-FMB22-300	22	48	300	19	M10	10
SK50-FMB27-300	27	58	300	21	M12	12
SK50-FMB32-300	32	78	300	24	M16	14

SK60-FMB22-100	22	48	100	19	M10	10
SK60-FMB27-100	27	58	100	21	M12	12
SK60-FMB32-100	32	78	100	24	M16	14
SK60-FMB22-150	22	48	150	19	M10	10

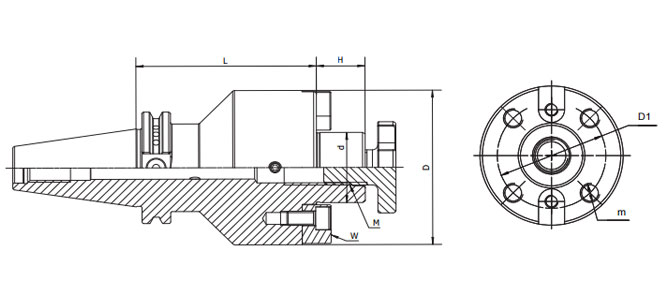

Size	d	D	D1	L	H	M	m	W
SK40-FMB40-50	40	88	66.7	50	27	M20	M12	16
SK40-FMB40-100	40	88	66.7	100	27	M20	M12	16
SK40-FMB40-160	40	88	66.7	160	27	M20	M12	16
SK40-FMB40-200	40	88	66.7	200	27	M20	M12	16
SK40-FMB40-250	40	88	66.7	250	27	M20	M12	16
SK40-FMB40-300	40	88	66.7	300	27	M20	M12	16
SK50-FMB40-50	40	88	66.7	50	27	M20	M12	16
SK50-FMB40-100	40	88	66.7	100	27	M20	M12	16
SK50-FMB40-160	40	88	66.7	160	27	M20	M12	16
SK50-FMB40-200	40	88	66.7	200	27	M20	M12	16
SK50-FMB40-250	40	88	66.7	250	27	M20	M12	16
SK50-FMB40-300	40	88	66.7	300	27	M20	M12	16

SK60-FMB40-100	40	88	66.7	100	27	M20	M12	16
SK60-FMB60-75	60	129	101.6	75	27	M30	M16	25.4
