Bei der Hochgeschwindigkeits-CNC-Bearbeitung ist die Auswahl des richtigen Werkzeug halters entscheidend, um Präzision, Stabilität und Wiederholbar keit zu erreichen. Zu den fortschritt lichsten Systemen gehört der HSK-Werkzeug halter (Hollow Shank Taper), ein in Deutschland entwickelter Standard, der den Anforderungen moderner CNC-Geräte gerecht wird. HSK-Werkzeug halter gibt es jedoch in verschiedenen Typen-einschl ießlich HSK-A, HSK-B, HSK-C, HSK-D, HSK-E und HSK-F-und das Verständnis ihrer Unterschiede ist wichtig, um Ihre Anwendung zu optimieren.
In diesem Leitfaden führen wir Sie durch, wie Sie verschiedene identifizieren könnenHSK Werkzeug halter typenIhre wichtigsten Anwendungen und wie Bright-Tools, ein Präzisions hersteller mit über 20 Jahren Erfahrung, Ihnen helfen können, die perfekte Übereinstimmung für Ihr CNC-Setup zu finden.
Der HSK-Werkzeug halter (Hohl schaftkegel) ist ein Hoch leistungs system für die Hoch geschwindigkeits-und Hoch präzisions bearbeitung. Im Gegensatz zu herkömmlichen 7: 24-Verjüngung haltern bieten HSK-Werkzeug halter einen doppelten Kontakt-sowohl Verjüngung als auch Gesicht-, was eine bessere Steifigkeit, einen geringeren Auslauf und eine hervorragende Leistung bei hoher Drehzahl gewähr leistet.
Hohl schaft konstruktion für reduziertes Gewicht
Kürzere Verjüngung (Verhältnis 1:10) für eine bessere Balance bei hohen Geschwindigkeiten
Doppel kontakt klemmung (Flansch verjüngung)
Hohe Wiederholbar keit und axiale Genauigkeit
Geschwindigkeiten bis zu 40.000 U/min
Bright-Tools stellt HSK-Werkzeug halter nach den Normen DIN 69893 her, einschl ießlich der Typen A, E und F, die in der Luft-und Raumfahrt, im Formenbau und in der Hoch geschwindigkeit fräse weit verbreitet sind.
HSK-Werkzeug halter sind in die Typen A bis F unterteilt, die jeweils für verschiedene Maschinen und Anwendungen ausgelegt sind. Die Unterschiede liegen haupt sächlich in Klemm mechanismen, Flansch konstruktionen und Anwendungs umgebungen.
Hier ist eine kurze Übersicht stabelle, bevor wir in jeden Typ eintauchen:
| HSK Typ | Anwendungs fokus | Klemm stil | Kühlmittel optionen | Häufige Anwendungs fälle |
|---|---|---|---|---|
| HSK-A | Allgemeine Hochgeschwindigkeits-CNC | Automatische Deichsel | Durchgangs werkzeug & Flansch | Bearbeitungs zentren, Fräsen |
| HSK-B | Schwer last bearbeitung | Verbesserte Retention | Internes Kühlmittel | Schneiden mit hohem Drehmoment |
| HSK-C | Manueller Werkzeug wechsel | Manuelle Klemmung | Nur Flansch | Drehmaschinen, einfachere Maschinen |
| HSK-D | Leichte, manuelle Änderung | Manuelle Klemmung | Keine | Kompakte Spindeln mit niedriger Geschwindigkeit |
| HSK-E | Ultra-Hoch geschwindigkeit präzision | Automatische, geringe Masse | Durch-Werkzeug | Mikro bearbeitung, Form fräsen |
| HSK-F | Mittelklasse zwischen A & E | Automatische Deichsel | Durch-Werkzeug | Allgemeine Hoch geschwindigkeit bearbeitung |
HSK-A Werkzeug halter sind der am häufigsten verwendete Typ in CNC-Fräs zentren. Sie sind für automatische Werkzeug wechsels ysteme konzipiert und bieten sowohl Verjüngung als auch Gesichts kontakt, was eine außer gewöhnliche Steifigkeit gewähr leistet.
Hohe Genauigkeit und Wiederholbar keit
Geeignet für Hoch geschwindigkeit spindeln bis 25.000 U/min
Ausgewogen für dynamische Anwendungen
Bright-Tools bietet HSK-A Serien halter in Größen von A40 bis A100, die standard mäßig mit engen Toleranzen (≤ 0,003mm) und Hoch geschwindigkeit waage ausgestattet sind.

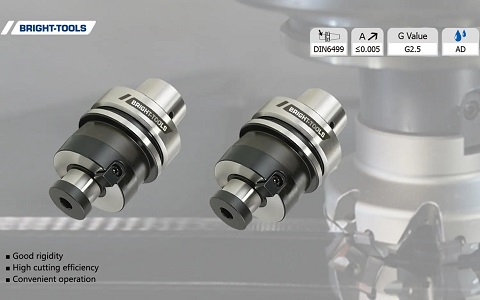

Der HSK-E Typ ist für die Ultra-Hoch geschwindigkeit bearbeitung ausgelegt und übers ch reitet häufig 40.000 U/min. Es verfügt über eine leichtere Konstruktion, die es ideal für empfindliche Operationen macht, die minimale Vibrationen erfordern.
Schimmel und sterben Finishing
Hochpräzise Gravur
Luft-und Raumfahrt-Komponenten fräsen
Bright-Tools stellt HSK-E Werkzeug halter aus hochwertigem legiertem Stahl mit optimierter dynamischer Balance her und eignet sich für Branchen, in denen die Genauigkeit auf Mikrometer ebene entscheidend ist.
HSK-F Werkzeug halter kombinieren Merkmale von HSK-A und HSK-E Typen. Sie sind etwas kompakter als HSK-A und für Geschwindigkeiten von bis zu 30.000 U/min geeignet. HSK-F wird häufig für das Allzweck-Hoch geschwindigkeit fräsen gewählt, bei dem sowohl Festigkeit als auch Geschwindigkeit erforderlich sind.
HSK-B: Konzipiert für Hoch leistungs schneiden. Diese Werkzeug halter haben ein tieferes Engagement und höher zuRque-Getriebe, verwendet in großen Metall entfernungs anwendungen.
HSK-C und D: Hierbei handelt es sich um manuell geänderte Werkzeug halter, die normaler weise in Drehmaschinen oder älteren CNC-Systemen verwendet werden. Sie sind kosten günstig für Niederfrequenz-Operationen mit niedriger Geschwindigkeit.
Obwohl sich Bright-Tools haupt sächlich auf Hochgeschwindigkeits-Bearbeitungs lösungen wie HSK-A und HSK-E konzentriert, bieten sie auch Anpassungs dienste, wenn Sie spezielle Konfigurationen wie HSK-C oder HSK-B benötigen.
Beachten Sie bei der Auswahl eines HSK-Werkzeug halters Folgendes:
Unterstützt Ihre CNC-Maschine HSK-A, E oder F-Verjüngung?
Überprüfen Sie die Maschinen handbücher oder konsultieren Sie Ihren Lieferanten.
Für Präzisions fräsen und Gravieren, wählen Sie HSK-E.
Für eine ausgewogene Leistung in der allgemeinen Hoch geschwindigkeit arbeit, gehen Sie für HSK-F.
Für Standard-CNC-Operationen ist HSK-A die sicherste Wahl.
HSK-A: bis zu 25.000 U/min
HSK-E: bis zu 40.000 U/min
HSK-F: bis zu 30.000 U/min
Automatisch: HSK-A, E, F
Handbuch: HSK-C, D
Bright-tools ist ein führender Hersteller von HSK-Werkzeug haltern in China mit einer globalen Präsenz für Kunden in Europa, Nordamerika und Südostasien. Folgendes zeichnet sie aus:
Über 20 Jahre Erfahrung in der Werkzeug halter herstellung
Produkte entsprechen den Normen DIN 69893
Fortschritt liche Qualitäts kontrolle mit ZEISS CMM, dynamischem Ausgleich und Konzen trizität tests
Ausgewogene HSK-Halter in G2.5 @ 25.000 U/min oder besser erhältlich
Maßge schneiderte Designs und private Etikettierung dienste verfügbar
Alle HSK-Werkzeug halter von Bright-Werkzeugen werden aus hochwertigem legiertem Stahl hergestellt, mit Oberflächen härtung behandlungen und Präzisions schleifen, um ≤ 0,003mm Auslauf zu erreichen.
Bei der Identifizierung des richtigen HSK-Werkzeug halter typs geht es nicht nur darum, Verjüngungen anzupassen, sondern darum, die Fähigkeiten Ihrer Maschine, Ihre Anwendungs anforderungen und die Leistungs merkmale jeder HSK-Variante zu verstehen.
Egal, ob Sie in der Luft-und Raumfahrt, in der Form bearbeitung oder in der großvolumigen CNC-Produktion arbeiten, Bright-Tools bietet das Fachwissen und die Produkt qualität, die Sie benötigen, um wettbewerbs fähig zu bleiben. Entdecken Sie das gesamte Sortiment an HSK-Werkzeug haltern unterWww.bright-tools.comUnd suchen Sie nach einer maßge schneider ten Lösung für Ihr Bearbeitungs-Setup.
