DIN 69871 ER Collet Chuck with UM Nut

Name: DIN 69871 ER Collet Chuck with UM Nut
Brand: Shandong Jinjie Machinery Co., Ltd.
Availability: InStock

Ein DIN 69871 ER-Spannzangenfutter mit UM-Mutter ist ein Werkzeughalter zum Spannen von Schneidwerkzeugen bei verschiedenen Fräs- und Bohrbearbeitungen. Es ist für ER-Spannzangen ausgelegt, die eine hohe Spannkraft gewährleisten und so das Schneidwerkzeug während der Bearbeitung sicher fixieren. Das UM-Mutternsystem ermöglicht einen schnellen und einfachen Werkzeugwechsel ohne zusätzliche Werkzeuge. Das DIN 69871 ER-Spannzangenfutter mit UM-Mutter findet breite Anwendung in der CNC-Bearbeitung, wo Präzision und Zuverlässigkeit unerlässlich sind.

Der BT-ER-Werkzeughalter ist ein gängiger Werkzeughalter in der Werkzeugmaschinenbearbeitung. Er besteht aus einem Werkzeughalterkörper und einer ER-Spannzange. Hauptsächlich dient er zum Spannen und Fixieren von Werkzeugen mit geradem Schaft, wie z. B. Bohrern und Fräsern.

1. Verschiedene Ausführungen: ER11, ER16, ER20, ER25, ER32, ER40.

2. Einfache Bedienung.

3. Breites Anwendungsgebiet.

Kaufen DIN 69871 ER Collet Chuck with UM Nut 



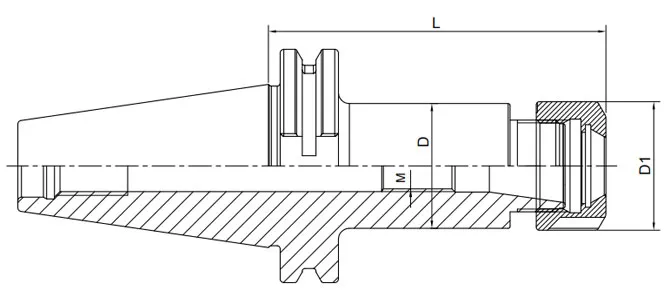

TECHNISCHE ZEICHNUNG VON DIN 69871 ER COLLET CHUCK MIT UM NUSS

ER Collet Chuck

Collet und Schnitt

Auf karieren & Löschen

Produkts truktur

HELLE WERKZEUGE Sk Werkzeug halter

Collet und Schnitt von Sk40 Werkzeug halter

Auftragen und Löschen von Sk30 Werkzeug halter

Produkts truktur von Sk50 Werkzeug halter

Spezifikation des DIN 69871 ER Spannzangenfutters mit UM-Mutter

Größe	D	D1	L	M	Kapazität
SK30-ER16UM-70	28	32	70	M10	1-10
SK30-ER20UM-70	32	35	70	M14*1,5	1-13
SK30-ER25-70	32	42	70	M18*1,5	2-16
SK30-ER32-70	40	50	70	M22*1,5	2-20
SK30-ER40-70	43	63	70	M18*1.5	3-26
SK30-ER16UM-100	28	32	100	M10	1-10
SK30-ER20UM-100	32	35	100	M14*1.5	1-13
SK30-ER25-100	32	42	100	M18*1.5	2-16
SK30-ER32-100	40	50	100	M22*1.5	2-20

SK40-ER16UM-63	28	32	63	M10	1-10
SK40-ER20UM-70	34	35	70	M14*1.5	1-13
SK40-ER25-70	42	42	70	M18*1.5	2-16
SK40-ER32-70	40	50	70	M22*1.5	2-20
SK40-ER40-80	50	63	80	M28*1.5	3-26
SK40-ER16UM-100	28	32	100	M10	1-10
SK40-ER20UM-100	34	35	100	M14*1.5	1-13
SK40-ER25-100	42	42	100	M18*1.5	2-16
SK40-ER32-100	50	50	100	M22*1.5	2-20
SK40-ER40-100	50	63	100	M28*1.5	3-26
SK40-ER40-120	50	63	120	M28*1.5	3-26
SK40-ER16UM-160	28	32	160	M10	1-10
SK40-ER20UM-160	34	35	160	M14*1.5	1-13
SK40-ER25-160	42	42	160	M18*1.5	2-16
SK40-ER32-160	50	50	160	M22*1.5	2-20
SK40-ER40-160	50	63	160	M28*1.5	3-26
SK40-ER16UM-200	28	32	200	M10	1-10
SK40-ER20UM-200	34	35	200	M14*1.5	1-13
SK40-ER25-200	42	42	200	M18*1.5	2-16
SK40-ER32-200	50	50	200	M22*1.5	2-20
SK40-ER40-200	50	63	200	M28*1.5	3-26

SK50-ER16UM-70	28	32	70	M10	1-10
SK50-ER20UM-70	34	35	70	M14*1.5	1-13
SK50-ER25-60	42	42	60	M18*1.5	2-16
SK50-ER32-70	50	50	70	M22*1.5	2-20
SK50-ER40-80	63	63	80	M28*1.5	3-26
SK50-ER50-100	64	78	100	M36*1.5	6-34

SK50-ER16UM-100	28	32	100	M10	1-10
SK50-ER20UM-100	34	35	100	M14*1.5	1-13
SK50-ER25-100	42	42	100	M18*1.5	2-16
SK50-ER32-100	50	50	100	M22*1.5	2-20
SK50-ER40-100	63	63	100	M28*1.5	3-26

SK50-ER16UM-160	28	32	160	M10	1-10
SK50-ER20UM-160	34	35	160	M14*1.5	1-13
SK50-ER25-160	42	42	160	M18*1.5	2-16
SK50-ER32-160	50	50	160	M22*1.5	2-20
SK50-ER40-160	63	63	160	M28*1.5	3-26

SK50-ER16UM-200	28	32	200	M10	1-10
SK50-ER20UM-200	34	35	200	M14*1.5	1-13
SK50-ER25-200	42	42	200	M18*1.5	2-16
SK50-ER32-200	50	50	200	M22*1.5	2-20
SK50-ER40-200	63	63	200	M28*1.5	3-26

SK60-ER32-100	50	50	100	M22*1.5	2-20
SK60-ER40-100	63	63	100	M28*1.5	3-26
SK60-ER50-100	64	78	100	M36*1.5	6-34

SK60-ER32-160	50	50	160	M22*1.5	2-20
SK60-ER40-160	63	63	160	M28*1.5	3-26
SK60-ER50-160	64	78	160	M36*1.5	6-34
