BT Shrink Chuck, gebogen

Name: BT Shrink Chuck, gebogen
Brand: Shandong Jinjie Machinery Co., Ltd.
Availability: InStock

Gebogener Schrumpf halter mit dicker Wurzel und schlanker Nase, um sicher zustellen, dass die Steifigkeit auch dann gut ist, wenn die Länge länger wird. Dieser Werkzeug halter funktioniert gut während der 5-Achsen-Bearbeitung, die häufig einen längeren Werkzeug halter und Schneidwerk zeuge erfordert, um Interferenzen zu vermeiden, und ist auch besser für die Eck bearbeitung eines Werkstücks geeignet.

1. kompakt.

2, schneller Austausch.

3, kleiner und intelligenter Griff.

Kaufen BT Shrink Chuck, gebogen 



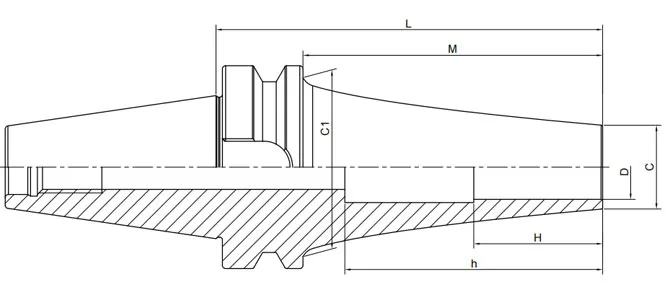

TECHISCHES ZEICHNEN VON BT SHRINK CHUCK, GEHALTET

SHRINK FIT CHUCK, GEHALTET

VORTEILE

EIGENSCHAFTEN

ARBEITS PRINZIP

SPEZIFIKATION VON BT SHRINK CHUCK, GEHALTEN

Größe	D	C	L	M	C1	H	H
BT30-SFSA4-75 Lebenslauf	4	7	75	53	34	12	99
BT30-SFSA4-90 Lebenslauf	4	7	90	68	34	12	114
BT30-SFSA4-120 Lebenslauf	4	7	120	98	34	12	144
BT30-SFRA4-90 Lebenslauf	4	10	90	68	34	12	114
BT30-SFRA4-120 Lebenslauf	4	10	120	98	34	12	144

BT30-SFSA6-75 Lebenslauf	6	9	75	53	34	18	99
BT30-SFSA6-90 Lebenslauf	6	9	90	68	34	18	114
BT30-SFSA6-120 Lebenslauf	6	9	120	98	34	18	144
BT30-SFRA6-90 Lebenslauf	6	13	90	68	34	18	114
BT30-SFRA6-120 Lebenslauf	6	13	120	98	34	18	144

BT30-SFSA8-75 Lebenslauf	8	11	75	53	34	99
BT30-SFSA8-90 Lebenslauf	8	11	90	68	34	24	114
BT30-SFRA8-90 Lebenslauf	8	16	90	68	34	24	114

BT30-SFSA10-75 Lebenslauf	10	13	75	53	34	30	99
BT30-SFSA10-90 Lebenslauf	10	13	90	68	34	30	114
BT30-SFRA10-90 Lebenslauf	10	19	90	68	34	30	114

</Tr>BT40-SFRA12-150 Lebenslauf

BT40-SFSA4-90 Lebenslauf	4	7	90	63	53	12	125
BT40-SFSA4-120 Lebenslauf	4	7	120	93	53	12	155
BT40-SFSA4-150 Lebenslauf	4	7	150	123	53	12	185
BT40-SFSA4-180 Lebenslauf	4	7	180	153	53	12	215
BT40-SFSA4-210 Lebenslauf	4	7	210	183	53	12	245
BT40-SFSA4-240 Lebenslauf	4	7	240	213	53	12	275
BT40-SFRA4-120 Lebenslauf	4	10	120	93	53	12	155
BT40-SFRA4-150 Lebenslauf	4	10	150	123	53	12	185
BT40-SFRA4-180 Lebenslauf	4	10	180	153	53	12	215
BT40-SFRA4-210 Lebenslauf	4	10	210	183	53	12	245

BT40-SFSA6-90 Lebenslauf	6	9	90	63	53	18	125
BT40-SFSA6-120 Lebenslauf	6	9	120	93	53	18	155
BT40-SFSA6-150 Lebenslauf	6	9	150	123	53	18	185
BT40-SFSA6-180 Lebenslauf	6	9	180	153	53	18	215
BT40-SFSA6-210 Lebenslauf	6	9	210	183	53	18	245
BT40-SFSA6-240 Lebenslauf	6	9	240	213	53	18	275
BT40-SFRA6-90 Lebenslauf	6	13	90	63	53	18	125
BT40-SFRA6-120 Lebenslauf	6	13	120	93	53	18	155
BT40-SFRA6-150 Lebenslauf	6	13	150	123	53	18	185
BT40-SFRA6-180 Lebenslauf	6	13	180	153	53	18	215
BT40-SFRA6-210 Lebenslauf	6	13	210	183	53	18	245
BT40-SFFA6-90 Lebenslauf	6	13	90	63	53	18	125
BT40-SFFA6-120 Lebenslauf	6	13	120	93	53	18	155
BT40-SFFA6-150 Lebenslauf	6	13	150	123	53	18	185
BT40-SFFA6-180 Lebenslauf	6	13	180	153	53	18	215
BT40-SFFA6-210 Lebenslauf	6	13	210	183	53	18	245

BT40-SFSA8-90 Lebenslauf	8	11	90	63	53	24	125
BT40-SFSA8-120 Lebenslauf	8	11	120	93	53	24	155
BT40-SFSA8-150 Lebenslauf		11	150	123	53	24	185
BT40-SFSA8-180 Lebenslauf	8	11	180	153	53	24	215
BT40-SFSA8-210 Lebenslauf	8	11	210	183	53	24	245
BT40-SFSA8-240 Lebenslauf	8	11	240	213	53	24	275
BT40-SFRA8-90 Lebenslauf	8	16	90	63	53	24	125
BT40-SFRA8-120 Lebenslauf	8	16	120	93	53	24	155
BT40-SFRA8-150 Lebenslauf	8	16	150	123	53	24	185
BT40-SFRA8-180 Lebenslauf	8	16	180	153	53	24	215
BT40-SFRA8-210 Lebenslauf	8	16	210	183	53	24	245
BT40-SFFA8-90 Lebenslauf	8	16	90	63	53	24	125
BT40-SFFA8-120 Lebenslauf	8	16	120	93	53	24	155
BT40-SFFA8-150 Lebenslauf	8	16	150	123	53	24	185
BT40-SFFA8-180 Lebenslauf	8	16	180	153	53	24	215
BT40-SFFA8-210 Lebenslauf	8	16	210	183	53	24	245

BT40-SFSA10-90 Lebenslauf	10	13	90	63	53	30	125
BT40-SFSA10-120 Lebenslauf	10	13	120	93	53	30	155
BT40-SFSA10-150 Lebenslauf	10	13	150	123	53	30	185
BT40-SFSA10-180 Lebenslauf	10	13	180	153	53	30	215
BT40-SFSA10-210 Lebenslauf	10	13	210	183	53	30	245
BT40-SFSA10-240Lebenslauf	10	13	240	213	53	30	275
BT40-SFRA10-90 Lebenslauf	10	19	90	63	53	30	125
BT40-SFRA10-120 Lebenslauf	10	19	120	93	53	30	155
BT40-SFRA10-150 Lebenslauf	10	19	150	123	53	30	185
BT40-SFRA10-180 Lebenslauf	10	19	180	153	53	30	215
BT40-SFRA10-210 Lebenslauf	10	19	210	183	53	30	245
BT40-SFFA10-90 Lebenslauf	10	19	90	63	53	30	125
BT40-SFFA10-120 Lebenslauf	10	19	120	93	53	30	155
BT40-SFFA10-150 Lebenslauf	10	19	150	123	53	30	185
BT40-SFFA10-180 Lebenslauf	10	19	180	153	53	30	215
BT40-SFFA10-210 Lebenslauf	10	19	210	183	53	30	245

BT40-SFSA12-90 Lebenslauf	12	15	90	63	53	30	125
BT40-SFSA12-120 Lebenslauf	12	15	120	93	53	30	155
BT40-SFSA12-150 Lebenslauf	12	15	150	123	53	30	185
BT40-SFSA12-180 Lebenslauf	12	15	180	153	53	30	215
BT40-SFSA12-210 Lebenslauf	12	15	210	183	53	30	245
BT40-SFSA12-240 Lebenslauf	12	15	240	213	53	30	275
BT40-SFRA12-90 Lebenslauf	12	22	90	63	53	30	125
BT40-SFRA12-120 Lebenslauf	12	22	120	93	53	30	155
12	22	150	123	53	30	185
BT40-SFRA12-180 Lebenslauf	12	22	180	153	53	30	215
BT40-SFRA12-210 Lebenslauf	12	22	210	183	53	30	245
BT40-SFFA12-90 Lebenslauf	12	22	90	63	53	30	125
BT40-SFFA12-120 Lebenslauf	12	22	120	93	53	30	155
BT40-SFFA12-150 Lebenslauf	12	22	150	123	53	30	185
BT40-SFFA12-180 Lebenslauf	12	22	180	153	53	30	215
BT40-SFFA12-210 Lebenslauf	12	22	210	183	53	30	245

BT40-SFSB16-90 Lebenslauf	16	21	90	63	53	32	100
BT40-SFSB16-120 Lebenslauf	16	21	120	93	53	32	130
BT40-SFSB16-150 Lebenslauf	16	21	150	123	53	32	160
BT40-SFSB16-180 Lebenslauf	16	21	180	153	53	32	190
BT40-SFSB16-210 Lebenslauf	16	21	210	183	53	32	220
BT40-SFSB16-240 Lebenslauf	16	21	240	213	53	32	250

BT40-SFSB20-90 Lebenslauf	20	26	90	63	50.5	40	100
BT40-SFSB20-120 Lebenslauf	20	26	120	93	53	40	130
BT40-SFSB20-150 Lebenslauf	20	26	150	123	53	40	160
BT40-SFSB20-180 Lebenslauf	20	26	180	153	53	40	190
	20	26	210	183	53	40	220
BT40-SFSB20-240 Lebenslauf	20	26	240	213	53	40	250

BT50-SFSB20-225 Lebenslauf

Größe	D	C	L	M	C1	H	H
BT50-SFSA4-165CV	4	7	165	127	85	12	220
BT50-SFSA4-195CV	4	7	195	157	85	12	250
BT50-SFSA4-225 Lebenslauf	4	7	225	187	85	12	280
BT50-SFSA4-255 Lebenslauf	4	7	255	217	85	12	310
BT50-SFSA4-285 Lebenslauf	4	7	285	247	85	12	340
BT50-SFSA4-315CV	4	7	315	277	85	12	370

BT50-SFSA6-165CV	6	9	165	127	85	18	220
BT50-SFSA6-195CV	6	9	195	157	85	18	250
BT50-SFSA6-225 Lebenslauf	6	9	225	187		18	280
BT50-SFSA6-255 Lebenslauf	6	9	255	217	85	18	310
BT50-SFSA6-285 Lebenslauf	6	9	285	247	85	18	340
BT50-SFSA6-315CV	6	9	315	277	85	18	370

BT50-SFSA8-165CV	8	11	165	127	85	24	220
BT50-SFSA8-195CV	8	11	195	157	85	24	250
BT50-SFSA8-225 Lebenslauf	8	11	225	187	85	24	280
BT50-SFSA8-255 Lebenslauf	8	11	255	217	85	24	310
BT50-SFSA8-285 Lebenslauf	8	11	285	247	85	24	340
BT50-SFSA8-315CV	8	11	315	277	85	24	370
BT50-SFRA8-195CV	8	16	195	157	85	24	250
BT50-SFRA8-225 Lebenslauf	8	16	225	187	85	24	280
BT50-SFRA8-255 Lebenslauf	16	255	217	85	24	310
BT50-SFRA8-285 Lebenslauf	8	16	285	247	85	24	340
BT50-SFFA8-195CV	8	16	195	157	85	24	250
BT50-SFFA8-225 Lebenslauf	8	16	225	187	85	24	280
BT50-SFFA8-255 Lebenslauf	8	16	255	217	85	24	310
BT50-SFFA8-285 Lebenslauf	8	16	285	247	85	24	340

BT50-SFSA10-165 Lebenslauf	10	13	165	127	85	30	220
BT50-SFSA10-195CV	10	13	195	157	85	30	250
BT50-SFSA10-225 Lebenslauf	10	13	225	187	85	30	280
BT50-SFSA10-255 Lebenslauf	10	13	255	217	85	30	310
BT50-SFSA10-285 Lebenslauf	10	13	285	247	85	30	340
BT50-SFSA10-315CV	10	13	315	277		30	370
BT50-SFRA10-165CV	10	19	165	127	85	30	220
BT50-SFRA10-195CV	10	19	195	157	85	30	250
BT50-SFRA10-225 Lebenslauf	10	19	225	187	85	30	280
BT50-SFRA10-255 Lebenslauf	10	19	255	217	85	30	310
BT50-SFRA10-285 Lebenslauf	10	19	285	247	85	30	340
BT50-SFFA10-165CV	10	19	165	127	85	30	220
BT50-SFFA10-195 Lebenslauf	10	19	195	157	85	30	250
BT50-SFFA10-225 Lebenslauf	10	19	225	187	85	30	280
BT50-SFFA10-255 Lebenslauf	10	19	255	217	85	30	310
BT50-SFFA10-285 Lebenslauf	10	19	285	247	85	30	340

BT50-SFSA12-165 Lebenslauf	12	15	165	127	84	30	220
	12	15	195	157	85	30	250
BT50-SFSA12-225 Lebenslauf	12	15	225	187	85	30	280
BT50-SFSA12-255 Lebenslauf	12	15	255	217	85	30	310
BT50-SFSA12-285 Lebenslauf	12	15	285	247	85	30	340
BT50-SFSA12-315 Lebenslauf	12	15	315	277	85	30	370
BT50-SFRA12-165 Lebenslauf	12	22	165	127	85	30	220
BT50-SFRA12-195 Lebenslauf	12	22	195	157	85	30	250
BT50-SFRA12-225 Lebenslauf	12	22	225	187	85	30	280
BT50-SFRA12-255 Lebenslauf	12	22	255	217	85	30	310
BT50-SFRA12-285 Lebenslauf	12	22	285	247	85	30	340
BT50-SFFA12-165 Lebenslauf	12	22	165	127	85	30	220
BT50-SFFA12-195 Lebenslauf	12	22	195	157	85	30	250
BT50-SFFA12-225 Lebenslauf		22	225	187	85	30	280
BT50-SFFA12-255 Lebenslauf	12	22	255	217	85	30	310
BT50-SFFA12-285 Lebenslauf	12	22	285	247	85	30	340

BT50-SFSB16-165 Lebenslauf	16	21	165	127	85	32	220
BT50-SFSB16-195 Lebenslauf	16	21	195	157	85	32	250
BT50-SFSB16-225 Lebenslauf	16	21	225	187	85	32	280
BT50-SFSB16-255 Lebenslauf	16	21	255	217	85	32	310
BT50-SFSB16-285 Lebenslauf	16	21	285	247	85	32	340
BT50-SFSB16-315 Lebenslauf	16	21	315	277	85	32	370

BT50-SFSB20-165 Lebenslauf	20	26	165	127	85	40	220
BT50-SFSB20-195 Lebenslauf	20	26	195	157	85	40	250
20	26	225	187	85	40	280
BT50-SFSB20-255 Lebenslauf	20	26	255	217	85	40	310
BT50-SFSB20-285 Lebenslauf	20	26	285	247	85	40	340
BT50-SFSB20-315 Lebenslauf	20	26	315	277	85	40	370
