HSK-A schrumpfen Chuck, gebogen

Name: HSK-A schrumpfen Chuck, gebogen
Brand: Shandong Jinjie Machinery Co., Ltd.

Gebogener Schrumpf halter mit dicker Wurzel und schlanker Nase, um sicher zustellen, dass eine gute Steifigkeit auch die Länge länger wird. Dieser Werkzeug halter bietet eine gute Leistung während der 5-Achsen-Bearbeitung, bei der häufig ein längerer Werkzeug halter und Schneidwerk zeuge erforderlich sind, um Interferenz zu vermeiden. Dies ist auch besser für die Eck bearbeitung eines Werkstücks geeignet

1. kompakt

2, Qck Austausch

3, kleiner und intelligenter Griff

Kaufen HSK-A schrumpfen Chuck, gebogen 



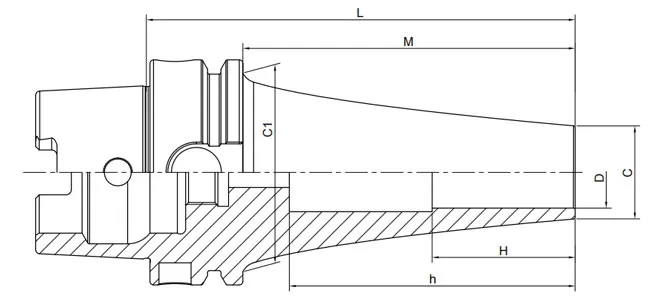

TECHISCHE ZEICHNUNG VON HSK-A SHRINK CHUCK, GEHALTET

SHRINK FIT CHUCK, GEHALTET

VORTEILE

EIGENSCHAFTEN

ARBEITS PRINZIP

SPEZIFIKATION VON HSK-A SHRINK CHUCK, GEHALTET

Größe	D	C	L	M	C1	H	H
HSK63A-SFSA4-90 Lebenslauf	4	7	90	64	53	12	65
HSK63A-SFSA4-120 Lebenslauf	4	7	120	94	53	12	95
HSK63A-SFSA4-150 Lebenslauf	4	7	150	124	53	12	125
HSK63A-SFSA4-180 Lebenslauf	4	7	180	154	53	12	154
HSK63A-SFSA4-210 Lebenslauf	4	7	210	184	53	12	185
HSK63A-SFSA4-240 Lebenslauf	4	7	240	214	53	12	214
HSK63A-SFSA4-270 Lebenslauf	4	7	270	244	53	12	245
HSK63A-SFSA4-300 Lebenslauf	4	7	300	274	53	12	275
HSK63A-SFRA4-120 Lebenslauf	4	10	120	94	53	12	95
HSK63A-SFRA4-150 Lebenslauf	4	10	150	124	53	12	125
HSK63A-SFRA4-180 Lebenslauf	4	10	180	154	53	12	155
HSK63A-SFRA4-210 Lebenslauf	4	10	210	184	53	12	185

HSK63A-SFLSA6-90 Lebenslauf	6	9	90	64	53	18	65
HSK63A-SFLSA6-120 Lebenslauf	6	9	120	94	53	18	95
HSK63A-SFLSA6-150 Lebenslauf	6	9	150	124	53	18	125
HSK63A-SFLSA6-180 Lebenslauf	6	9	180	154	53	18	154
HSK63A-SFLSA6-210 Lebenslauf	6	9	210	184	53	18	184
HSK63A-SFLSA6-240 Lebenslauf	6	9	240	214	53	18	214
HSK63A-SFLSA6-270 Lebenslauf	6	9	270	244	53	18	245
HSK63A-SFLSA6-300 Lebenslauf	6	9	300	274	53	18	275
HSK63A-SFRA6-90 Lebenslauf	6	13	90	64	53	18	65
HSK63A-SFRA6-120 Lebenslauf	6	13	120	94	53	18	95
HSK63A-SFRA6-150 Lebenslauf	6	13	150	124	53	18	125
HSK63A-SFRA6-180 Lebenslauf	6	13	180	154	53	18	155
HSK63A-SFRA6-210 Lebenslauf	6	13	210	184	53	18	185
HSK63A-SFFA6-90 Lebenslauf	6	13		64	53	18	65
HSK63A-SFFA6-120 Lebenslauf	6	13	120	94	53	18	95
HSK63A-SFFA6-150 Lebenslauf	6	13	150	124	53	18	125
HSK63A-SFFA6-180 Lebenslauf	6	13	180	154	53	18	155
HSK63A-SFFA6-210 Lebenslauf	6	13	210	184	53	18	185

HSK63A-SFSA8-90 Lebenslauf	8	11	90	64	53	24	65
HSK63A-SFSA8-120 Lebenslauf	8	11	120	94	53	24	94
HSK63A-SFSA8-150 Lebenslauf	8	11	150	124	53	24	124
HSK63A-SFSA8-180 Lebenslauf	8	11	180	154	53	24	155
HSK63A-SFSA8-210 Lebenslauf	8	11	210	184	53	24	184
HSK63A-SFSA8-240 Lebenslauf	8	11	240	214	53	24	214
HSK63A-SFSA8-270 Lebenslauf	8	11	270	244	53	24	244
HSK63A-SFSA8-300 Lebenslauf	8	11	300	274	53	24	274
HSK63A-SFRA8-90 Lebenslauf	8	16	90	64	53		65
HSK63A-SFRA8-120 Lebenslauf	8	16	120	94	53	24	95
HSK63A-SFRA8-150 Lebenslauf	8	16	150	124	53	24	125
HSK63A-SFRA8-180 Lebenslauf	8	16	180	154	53	24	155
HSK63A-SFRA8-210 Lebenslauf	8	16	210	184	53	24	185
HSK63A-SFFA8-90 Lebenslauf	8	16	90	64	53	24	65
HSK63A-SFFA8-120 Lebenslauf	8	16	120	94	53	24	95
HSK63A-SFFA8-150 Lebenslauf	8	16	150	124	53	24	125
HSK63A-SFFA8-180 Lebenslauf	8	16	180	154	53	24	155
HSK63A-SFFA8-210 Lebenslauf	8	16	210	184	53	24	185

Größe	D	C	L	M	C1	H	H
HSK100A-SFSA12-165 Lebenslauf	12	15	165	136	85	30	133
HSK100A-SFSA12-195 Lebenslauf	12	15	195	166	85	30	163
HSK100A-SFSA12-225 Lebenslauf	12	15	225	196	85	30
HSK100A-SFSA12-255 Lebenslauf	12	15	255	226	85	30	190
HSK100A-SFSA12-285 Lebenslauf	12	15	285	256	85	30	251
HSK100A-SFSA12-315 Lebenslauf	12	15	315	286	85	30	281
HSK100A-SFSA12-345 Lebenslauf	12	15	345	316	85	30	311
HSK100A-SFRA12-165 Lebenslauf	12	22	165	136	85	30	133
HSK100A-SFRA12-195 Lebenslauf	12	22	195	166	85	30	163
HSK100A-SFRA12-225 Lebenslauf	12	22	225	196	85	30	159
HSK100A-SFRA12-255 Lebenslauf	12	22	255	226	85	30	221
HSK100A-SFRA12-285 Lebenslauf	12	22	285	256	85	30	251
HSK100A-SFFA12-165 Lebenslauf	12	22	165	136	85	30	133
HSK100A-SFFA12-195 Lebenslauf	12	22	195	166	85	30	163
HSK100A-SFFA12-225 Lebenslauf	12	22	225	196	85	30	159
HSK100A-SFFA12-255 Lebenslauf	12	22	255	226	85	30	221
HSK100A-SFFA12-285 Lebenslauf	12	22	285	256	85		251

HSK100A-SFSB16-165 Lebenslauf	16	21	165	136	85	32	131
HSK100A-SFSB16-195 Lebenslauf	16	21	195	166	85	32	161
HSK100A-SFSB16-225 Lebenslauf	16	21	225	196	85	32	191
HSK100A-SFSB16-255 Lebenslauf	16	21	255	226	85	32	221
HSK100A-SFSB16-285 Lebenslauf	16	21	285	256	85	32	251
HSK100A-SFSB16-315 Lebenslauf	16	21	315	286	85	32	281
HSK100A-SFSB16-345 Lebenslauf	16	21	345	316	85	32	311

HSK100A-SFSB20-165 Lebenslauf	20	26	165	136	85	40	132
HSK100A-SFSB20-195 Lebenslauf	20	26	195	166	85	40	161
HSK100A-SFSB20-225 Lebenslauf	20	26	225	196	85	40	191
HSK100A-SFSB20-255 Lebenslauf	20	26	255	226	85	40	221
HSK100A-SFSB20-285 Lebenslauf	20	26	285	256	85	40	251
	20	26	315	286	85	40	281
HSK100A-SFSB20-345 Lebenslauf	20	26	345	316	85	40	311
